我們做弱電工程的都需要規劃機柜內的設備擺放順序,，如何做好網格機房機柜、機架內的空間規劃呢?本文的思路大家可以參考一下,。

一,、規劃說明

網格機房機柜、 機架(以下簡稱機柜)均按照標準的42U機柜考慮,，其中最上方的4U空間為光纖配線架專用,，最下方的4U為110配線架專用，這兩種配線架排布和打接時均按由上至下的先后順序排列(如個別機柜中沒有該類配線架則空間預留,，不得占用);另外中間的34U空間為24口模塊式配線架,、理線器以及交換機的專用空間,，該部分空間中24口模塊式配線架及其相應的理線器占用下半部分,，由上至下按照有線網絡、設備管理網絡,、無線網絡,、有線電話的順序排布;中間的34U空間的上半部分由交換機及其理線器占用，由上至下按照有線電話,、無線網絡,、設備管理網絡,、有線網絡的順序排布;其中配線架、交換機以及理線器的具體占用空間和排列由施工單位自行安排,，但24口模塊式配線架的最大數量為8個,，超出該數量則在下一臺機柜中同步安裝配線架、理線器和交換機,。

二,、具體設計

如有一個豎井存在兩個或多個機柜，應將第一個機柜上打齊有線網絡及電話,，將設備管理網絡及無線網絡打到第二個機柜上,。具體如下圖所示：

豎井內一個機柜的排列

豎井內兩個機柜的排列

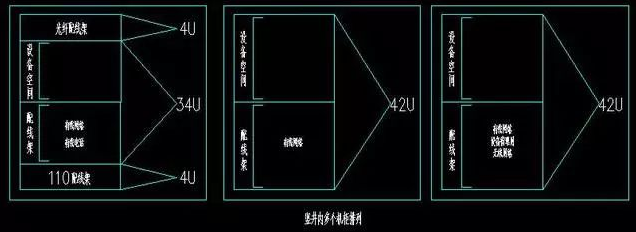

豎井內多個機柜的排列

三、網格機房機柜及機架安裝金屬底座及線纜固線方式

機柜采用下進線方式

機柜下方應安裝金屬底座,，標準底座尺寸為(600*600*300)mm,，要求在金屬底座內預留的線纜應能環繞底座內空間一圈(均為1.5米)。底座邊緣尺寸及顏色應與機柜相同,。如下圖所示：

機柜采用上進線方式

由于弱電井內的空間限制及甲方要求不能拆分網格機房的機柜應采用上進線方式,。機柜底部不得用金屬底座固定，機柜應平行緊湊放置,，不得將機柜左右橫梁固定,，應在機柜底部安裝滑輪便于前后移動。每個機柜上空應有獨立的上進線預留空間,，預留空間可以自行定制金屬箱體或者安裝寬橋架,。機柜上空預留線纜應考慮前后移動機柜的距離，移動時上空線纜應隨動,。在金屬箱體或橋架內預留的線纜應能環繞內空間一圈(均為2.0米),。

機柜內線纜固線方式

要求所有網格機房內的綜合布線線纜應采用固線器方式固定線纜，要求固線器自上而下排線,，左右均勻分線,。機柜內固線樣板如下圖所示：

開放式機架安裝及固線方式

由于弱電豎井空間的限制，應使用開放式機架,。機架應選用落地式,，便于左右移動，在網絡機房內采用上進線方式,，每個機架上空應有獨立的上進線預留空間,，預留空間可以自行定制金屬箱體或者安裝寬橋架。機柜上空預留線纜應考慮左右移動機架的距離,，移動時上空線纜應隨動,。在金屬箱體或橋架內預留的線纜應能環繞內空間一圈(均為2.0米)。配線架線纜應按照以上條款固線。
