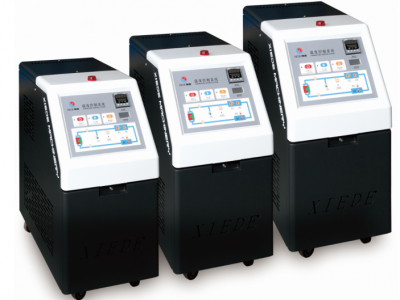

油循環溫度控制機XDO-30規格技術參數表 序號 部件 規格類型 具體參數 1 　 型號 XDO-30 2 　 電源 3相380V,、50HZ 設備總功率 14.2KW 設備總電流 22.4A 3 　 熱媒體 導熱油 4 　 控制方式 電腦PC板自優化微處理器 5 　 控溫精度 PID ±1℃ 6 　 高溫度 200℃ 7 　 低溫度 進水溫+45℃ 8 　 加熱功率 加熱功率12KW 冷卻面積 0.1M2 9 加熱方式 直接加熱(間接冷卻) 10 泵浦 型號 YS-35D-200 　 　 功率 2.2KW 揚程 22M 流量 208 L/min 11　 　接口 熱媒體出口 DN25(根據客戶要求) 　 　 熱媒體入口 DN25 (根據客戶要求) 冷卻水出口 DN15 冷卻水入口 DN15 排油口 DN15 12 溫控器 調節動作 加熱冷卻雙PID控制 　 　 測溫體 K型熱電偶 　 　 顯示狀況 設定值和實際值分別顯示 　 　 出力選擇 繼電器輸出 13 安全保護裝置 溫度異常 循環油溫度超過上限值警報并啟動冷卻動作指示 　 　 電源逆相 電源相位檢測防止泵浦反轉并報警指示 　 　 泵浦過載 熱繼電器保護泵浦過載并報警指示 缺油保護 油槽根據液位開關檢測油位防止缺油并報警指示 管道賭塞 BY-PASS泄壓回路保護泵浦 短路 空氣開關 14 管道部分導熱油 容積 約5L（不包括膨脹油箱） 15 機架外型尺寸 殼體 長900*寬420*高850（不含腳輪） 膨脹容量（L） 23 油循環溫度控制機XDO-30配置參數表 電氣部分配置表 序號 配件名稱 規格型號 數量 品牌 1 控制溫控器 P6100 1PC 英國WEST 2 微型斷路器 3P 32A 1PC 韓國LS 3 加熱接觸器 AX32 1PC 瑞士ABB 4 泵接觸器 3AX09 1PC 瑞士ABB 5 泵過載 TA25DU 1PC 瑞士ABB 6 逆相保護器 DPA51CM44 1 PC 瑞士CARLO 7 微電腦控制板 集成控制系統 1PC 攜德機械(OEM) 機械部分配置表 8 管路系統 管路碳鋼一體成型 1PC 攜德機械 9 機架 XDO系列 1PC 攜德機械 10 泵浦 YS-35D-200 1PC 臺灣元欣 11 球閥 DN25 2PCS 攜德機械(OEM) 12 加熱管 3相380V (12KW) 1 PC 攜德機械(OEM) 13 測溫體 K型熱電偶 2PCS 臺灣敏揚 14 熱交換器 0.1M2板式 1PC 攜德機械(OEM) 15 止回閥 DN15 1PC AMICO 16 電磁閥 UW-15 1PC 臺灣UNID 17 液位開關 22CM 1PC 攜德機械(OEM)
