正/負壓測試 原來面板是關鍵

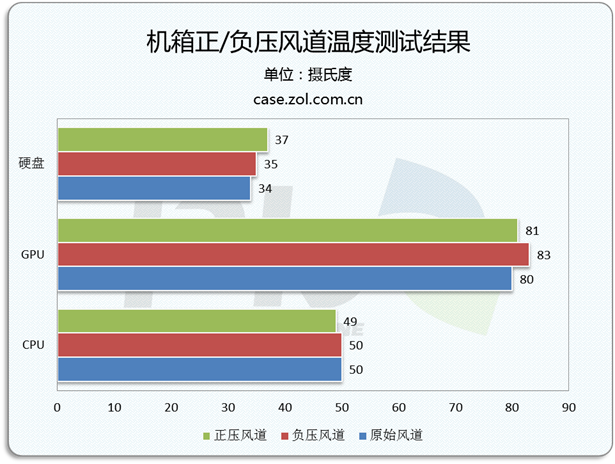

    經過數小時的測試之后,，記錄溫度,，得出以下結果。

    從上面測試數據來看,，我們能總結出以下四點結論：

    1.正/負壓風道,，CPU降溫作用不明顯。從效果來看在正/負壓風道的作用下,，CPU左右僅有1度的溫差,，降溫效果并不明顯，因此機箱后部以及頂部風扇無論是排風還是送風,，都能提供很好通風效果,，因此CPU降溫效果不明顯。

    2.足夠冷空氣,，顯卡最需要,。另外，我們從圖表中可以發現,，在正/負壓風道的作用下，顯卡GPU的溫度變化比較明顯,，83度高溫,，明顯很不適合負壓風道設計。由于機箱空氣外抽,，而顯卡為外抽散熱,，因此在負壓風道時，并沒有足夠的冷空氣提供支持,。因此GPU溫度上升也就不奇怪了,。

    3.熱量堆積，硬盤有壓力,。雖然說滿載30分鐘后,，硬盤最高37度的溫度，穩穩處于安全區之內,，但是由于在正壓風道作用下,，機箱頂部的三個風扇，將CPU、主板,、內存,，甚至是顯卡的主要熱量全部向機箱面板中下部分吹去，造成熱量淤積在硬盤區域附近,。

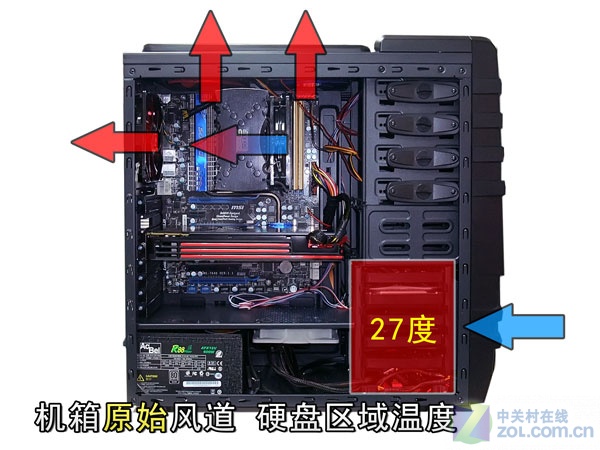

原始屬于風道 與 正壓風道 硬盤區域溫度對比

    從上面的圖中,，我們能更清晰的明白這個道理，由于長時間的熱量堆積,，又與硬盤進風口形成對峙,，因此造成熱量不能及時散去，這就造成了硬盤高溫的后果,。當然,，如果時間更長，硬盤受到高溫的影響就會越嚴重,。

    4.若面板非鐵網沖孔,，正壓風道則是硬件的噩夢。我們也做了一個將機箱面板的鐵網沖孔,，全部封死,，看看正/負壓，對機箱內部溫度的影響,。結果驚人的發現,，在正壓風道作用下，由于機箱內的熱空氣無法及時的排除,，而造成機箱內熱量堆積,。而長時間堆積則會導致，機箱內部硬件急速上升,，CPU溫度飆升到54度,，顯卡GPU溫度為88度，硬盤溫度則達到了40度,，這就讓機箱成為了一個保溫箱,，散熱效果非常不理想。

    所以根據上幾條的分析,，我們可以看出,，有面板鐵網沖孔設計機箱，正/負風道沒有什么太大的區別,，也都各有利弊,，而“前進后出”的設計，在“正/負壓風道”兩個極端做法之間,，找到了一個相對穩定的平衡點,，避免了極端現象的出現,。

    而對于一些面板沒有鐵網沖孔設計的機箱，正壓風道設計的思路還是免了吧,。

風扇與噪音 如何尋找平衡點

     通過前面的對風道設計的分析,，我們大概了解了正/負壓風道對主流風道機箱的作用，并且發現前進后出的風道散熱方式,，是兩種極端狀況下的平衡點,，并且是機箱面板是否為鐵網沖孔，對機箱的散熱也起到至關重要的作用,。

    我們在前面測試環節,，是所有風扇全部開啟，沒有考慮到整體平臺噪音的影響,，畢竟我們在使用電腦是,，并不會因為追求極端散熱效果，而忽略噪音的影響,。那么風扇如何搭配才能,，找到一個散熱與噪音的均衡點呢？


風扇全部開啟

    由于“前進后出”的風道散熱,，已經在前面證明是一個比較,，均衡的散熱風道，因此在下面的噪音測試階段,，我們就在這個風道的基礎上,，進行測試，噪音計與機箱的距離大約為20cm,。

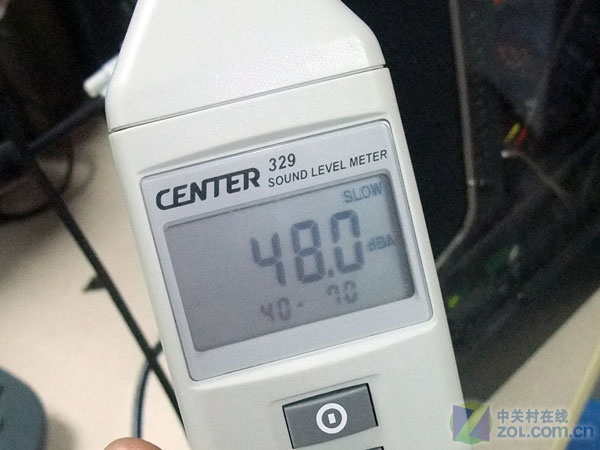

    因為風扇全部開啟的關系,，整體平臺的噪音為48分貝左右。當然這時候的硬件溫度也是最佳狀態,，CPU溫度為50度,，GPU溫度80度，硬盤溫度34度,。

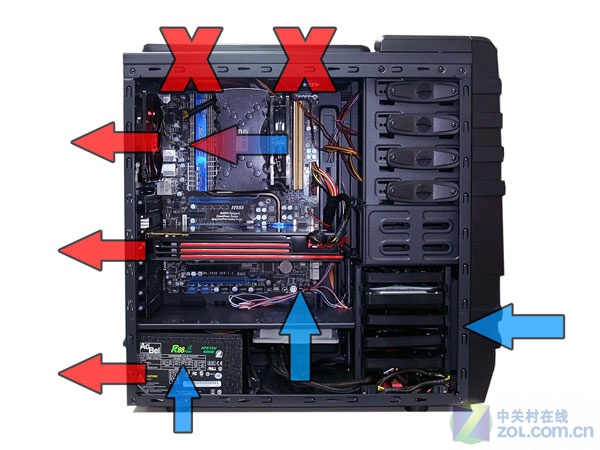

關閉機箱頂部兩個風扇

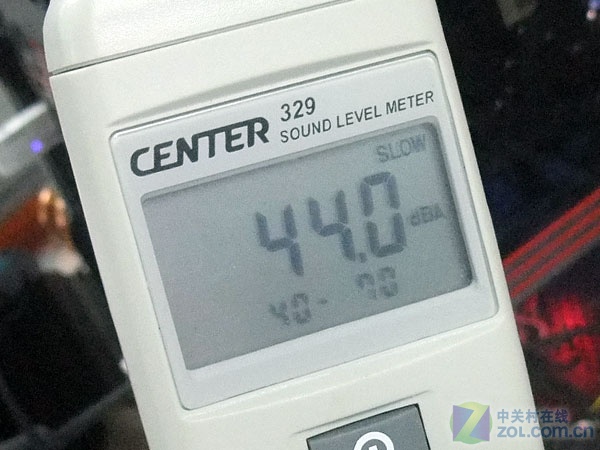

    在關閉頂部兩個風扇后，CPU溫度為52度,，GPU溫度為82度,、硬盤溫度為35度。噪音值為44分貝,。

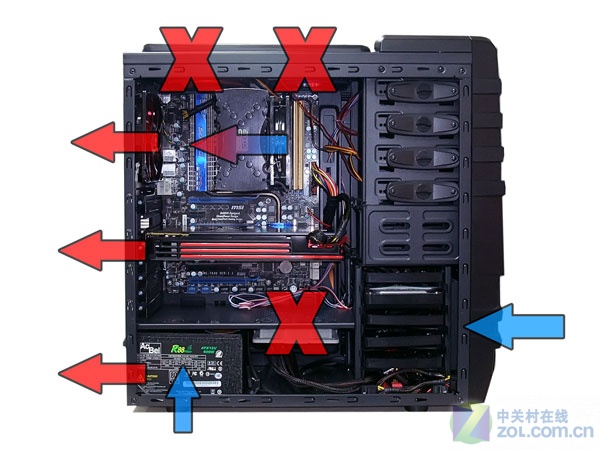

關閉頂部以及中間 共三個風扇

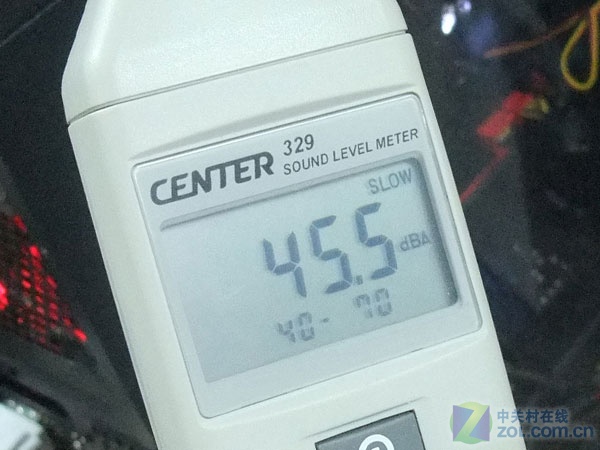

    如果再關閉導流板風扇,，CPU溫度沒有出現什么變化，在52度左右,，而GPU會因為沒有足夠的冷空氣支持,，溫度會飆升值87度,，硬盤溫度沒有變化35度左右。而由于顯卡的溫度升高噪聲顯卡風扇轉速提高,，因此平臺噪音變成了45.5分貝,。

    所以綜合來看，將機箱頂部兩個風扇停掉,，應該是一個不錯的選擇,。

    最后總結：對于正壓/負壓風道的討論，遠遠沒有因此為結束,，目前僅僅是在主流機箱產品的測試,，并沒有在更高端的平臺進行解讀，另外,，由于機箱結構,、形式以及功能也在隨著時間不短的演變，因此這就并不表示風道的討論就此終結完了,。

    當更好的散熱設計,，更加的風道設計出現時，沒準還有更加詭異的風道概念等待著我們?nèi)ニ伎?，去研究?/p>
